CADデータ(2D/3D)検索ソリューション
EXALEAD OnePart

3D形状検索、属性検索で既存部品の流用/再利用を促進し、
開発スピードと生産性を向上します。

資料をダウンロード頂けます

  • ホワイトペーパー
    「再利用」 最高レベルの競争力を持つ製造メーカーの秘密
    ※お客様の情報を入力していただく必要があります

EXALEAD OnePartの概要

EXALEAD OnePartは、CADシステム・PDMシステム・ファイルサーバに散在するCADデータ(部品、アセンブリ、図面)や関連情報を、キーワードによる全文検索で瞬時に探し出すソリューションです。
EXALEAD OnePartを使えば、 ”設計仕様に適合したCADデータ” や ”以前に設計した部品から類似する部品” を探し出すことができ、既存情報資産の再利用性と開発スピードを向上できます。

EXALEAD OnePart導入によるメリット

  • 3D形状検索機能により、部品・設計の重複作成を防止
  • GUIが標準で用意されているため、短期間での導入が可能
  • 設計資産の流用/再利用で、市場投入までの時間を短縮し、市場の変化に素早く対応
  • 既存部品の再利用で、開発工数を削減しながら品質確保&標準化を推進
  • 企業全体に渡って散在するデータの検索が、既存業務プロセスを変更することなく実施可能

EXALEAD OnePartのお勧めポイント

効率的に探せる全文検索とフィルタリング

使い勝手の良い全文検索バーと5W1H(When/Where/Who/What/Why/How)のフィルタリングで目的のデータを効率的に探せます。
また、面取り・穴・溝などに基づいた部品の検索(3Dメカニカルフィーチャー)や形状検索による類似部品の検索も可能です。

ストレスのないレスポンス

EXALEAD OnePartは、データに対してインデックス処理を実施する事で、企業全体から「数秒単位」で既存部品を見つけます。
また、データのインデックス処理は、スケジューリング機能により業務影響度の低い夜間に実施する事が可能です。

主要なCADツールに対応

CATIA V5(2D/3D)、CATIA V4(3D)、SOLIDWORKS(2D/3D)、AutoCAD(2D)、NX、Pro/ENGINEER、IGES(3D)、STEP(3D)等のCADツールに対応しています。

CAD、PDMのない環境からもアクセス可能

検索された部品やドキュメントのファイルは、EXALEAD OnePart上で開く為、ネイティブアプリケーションの起動に掛かる時間も気になりません。また、CADやPDMのインストールされていない環境でも表示が可能です。

誰もが簡単に使える利便性の高さ

EXALEAD OnePartは、ブラウザベースのアプリケーションで専門的な知識を必要としません。
アプリケーションの簡単な使い方を指導するだけで、誰もがデータ検索を実施できます。

短期間で導入可能

GUIが標準で用意されているため、短期間での導入が可能です。
対象範囲を限定したパイロット運用で効果を確認頂いてから本格導入を行うステップ導入も可能です。

エクサの強み

  • 検索ソリューションの知見(検索基盤構築経験で培った検索ソリューションのノウハウ&各業種のシステム構築経験を基にした深い業務知識)と製造・エンジニアリングソリューションの知見(CAD/PDMシステムの導入および設計支援経験によるソリューション&設計業務のノウハウ)を活用し、お客様の業務に最適なソリューションをご提供します。
  • エクサは、EXALEAD OnePartと同一の検索エンジンを持つEXALEAD CloudViewにおける導入実績を持ち、そこから得られたスキル・ノウハウとEXALEAD OnePartのスキルを活用して、お客様の業務ニーズに合わせた検索システムを構築することができます。

効率的に探せる全文検索とフィルタリング

テキスト全文検索

使い慣れた検索バーによるテキスト全文検索で主要なCADツールを含む大半のデータソースから部品、アセンブリ、図面を検索できます。
さらに、ユーザが入力するとクエリー候補を表示するサジェスト機能により検索効率を向上します。

5W1Hのフィルタリング

When(いつ)、Where(どこで)、Who(誰が)、What(何を)、Why(何故)、How(どのように)の条件設定が可能なフィルタリング機能で検索効率を向上します。

3Dメカニカルフィーチャーマイニング

面取り、穴、溝などのメカニカルフィーチャーに基づいた部品の絞込みが可能です。

EXALEAD OnePart 検索画面。全文検索バー・オートコンプリート・5W1H・3Dメカニカルフィーチャー。

形状検索による類似部品の検索

下記のような項目から類似判定の条件などを設定することで、業務ニーズに合った類似部品検索が可能です。

  • ソース(ファイルサーバー、PDM等)が同じ
  • CADファミリが同じ
  • サイズが同じ
  • 慣性マトリックスが同じ

サイズと慣性マトリックスは、一致レベルをパーセンテージで設定可能です。一度の検索で類似部品がヒットしなかった場合は、一致レベルを下げて再検索することもできます。

検索設定として、下記の設定も可能です。

  • 検索結果表示時に、同じアイテムをまとめて表示する
  • 最大許容検索時間
EXALEAD OnePart 3D形状による部品検索 条件設定画面。

EXALEAD OnePart 3D形状による部品検索。

アセンブリの親子関係をナビゲーション

選択された部品に対する親部品、子部品が一覧表示されます。
CAD、PDMツールを起動することなく、部品構成をすばやく把握することができます。

EXALEAD OnePart アセンブリの親子関係をナビゲーション。

並列表示での比較で、再利用に最も適した部品をすばやく選択

検索機能でピックアップされた部品を比較しやすいように並列表示し、更に判断ポイントとなる情報を強調表示することで、再利用に最も適した部品を素早く選択できます。

EXALEAD OnePart 並列表示での比較で、再利用に最も適した部品をすばやく選択。

チャートとグラフで迅速な分析

検索したデータに対して、さまざまな項目別に分析し、結果をチャートとグラフで分かりやすく表示することができます。
また、分析結果からさらに分析したい部分をワンクリックするだけで、分析範囲を絞り込む事ができます。

EXALEAD OnePart チャートとグラフで迅速な分析。

構築イメージ

  • 現在お使いの既存システムを変更することなくシステム構築が可能です。
  • GUIが標準で用意されているため、短期間で導入が可能です。
  • ステップ分けした構築により、短期間で効果を出すことができます。

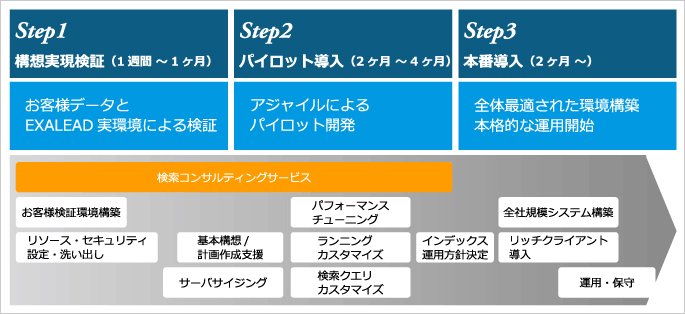

EXALEAD OnePart導入の流れ

7項目の入力で貴社での削減効果と投資回収にかかる時間を簡単シミュレーション

シミュレーションビデオの前半は、「再利用の現状」とEXALEAD OnePartでの部品検索をデモンストレーションし、後半では、いくつかの質問に対する回答を入力頂くことで、 EXALEAD OnePartの導入で期待できるコスト削減効果をシミュレーションします。
最終的には、シミュレーション結果レポート(pdf)のダウンロードもできます。


シミュレーションのアウトプットイメージ

    「シミュレーションする」ボタンを押下すると、EXALEAD OnePartの提供元 ダッソー・システムズ株式会社のサイトへ遷移します。
